Z4张力控制器

May 13, 2015 | Posted in All Articles, Montalvo News

Written by: Jason YANG, The Montalvo Corp.

.

Variable Angle Angle Technology

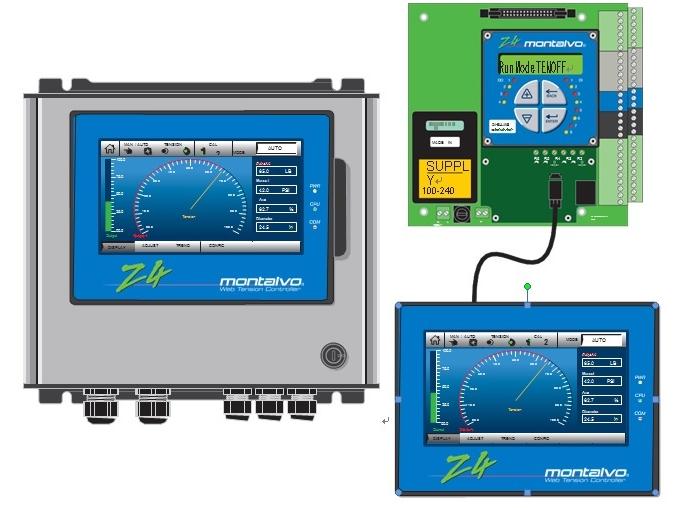

图展示了Z4的外观

美国蒙特福最新研发的Z4™张力控制器,是一款进行PID控制的模拟控制器,它提供了精确的自动张力控制。渐进式的PID调节可以对卷径进行自动补偿. Z4广泛应用在卷曲行业的放卷,收卷,中间过程形成闭环控制,有RL,UL,UI,UD,NL等各种型号

1)张力传感器功能:张力传感器一般成对使用。来自两个张力传感器的张力信号汇合后即代表了卷材张力。每个张力传感器上都有两个相连的应变电阻,两个张力传感器的四个应变电阻就组成了惠斯通电桥,该电桥工作在±2.5V的电压下。卷材张力的变化就会引起电桥电阻的相应变化,电阻的变化就引起电压的变化,电压经常放大校准后显示出来表示卷材的实际张力值

2)制动器功能:Z4控制器能用来控制一个或者多个制动器, 将经过电/空转换器的气压输出转化为扭矩输出. 此扭矩则相应的改变卷材的张力

3)转换器功能 (制动器):Z4控制器能用来调节气动制动器或者电动制动器. 当调节气动制动器时, 通过电/控转换器, 将4至20毫安的输出电流按比例转换成0至75PSI (0至6巴)的气流输出. 当调节电动制动器时, 则需通过电压转换器. 根据应用的不同, 也可以选择使用其它种类的转换器

4)卷径信号:推荐使用卷径信号来优化张力系统, 可在卷材上使用两个接近开关或者连接诸如超声波探头之类的模拟信号装置来获取信号以计算卷径.

5)自动模式功能(闭环):操作者在控制器里设定一个自动模式下的张力值,控制器比较实际值与设定值的大小,从而调节输出,直到实际的张力值与设定的张力值大小相等。

6)手动模式功能(开环):操作者通过手动电位器设置需要的制动器的气压值。卷材的张力同样会被检测,然后通过张力指示表显示出来。但在这种模式下,张力不会自动地进行调整。为了维持张力稳定,操作者需要不断的调整手动电位器

蒙特福控股专门从事卷材张力分析,升级和客户的卷材张力控制设备维护。 60多年以来,蒙特福为分布广泛的张力控制需要提供制造,集成及售后服务,其产品覆盖铝箔,无纺布,塑料薄膜产业以及包装,医药和高科技的应用。 蒙特福产品包括电子张力控制设备,张力传感器,指标器,制动器,离合器,安全夹头。蒙特福产品在美国制造,通过其遍布全球的销售和售后服务网络服务各地客户的需求。

更多信息,请联系, The Montalvo Corporation at 50 Hutcherson Drive, Gorham, Maine, USA, 04038; 电话 1-800-226-8710 或 (207) 856-2501; 传真: 1-800-644-5097 或 (207) 856-2509

蒙钛福(上海)贸易有限公司, 中国,上海,普陀区云岭东路599弄11号1002室,电话+86-21-52188010,传真+86-21-52188020.
